3D Scan

3D Scannen

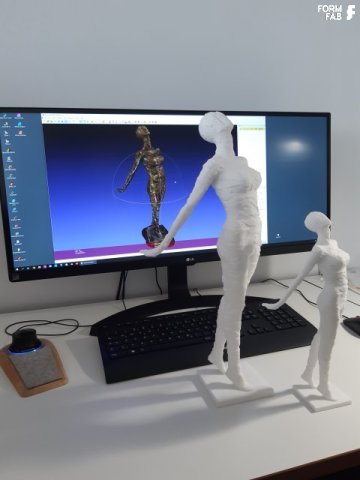

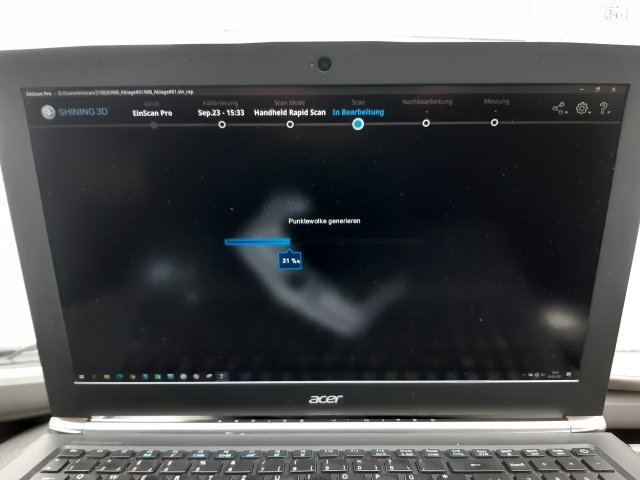

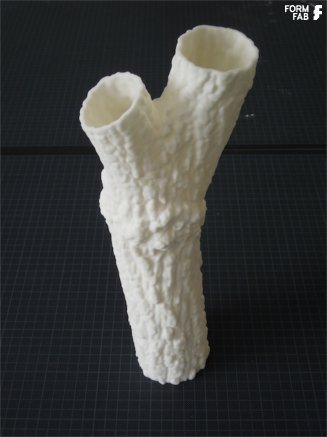

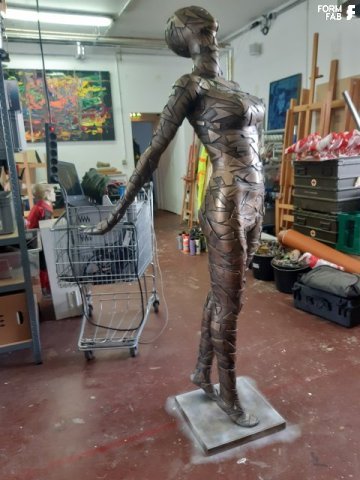

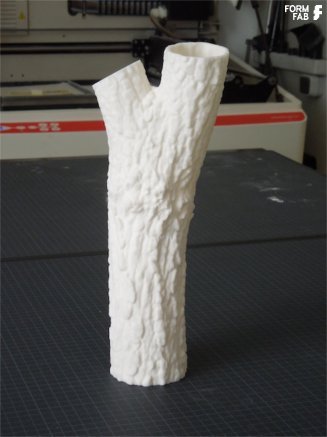

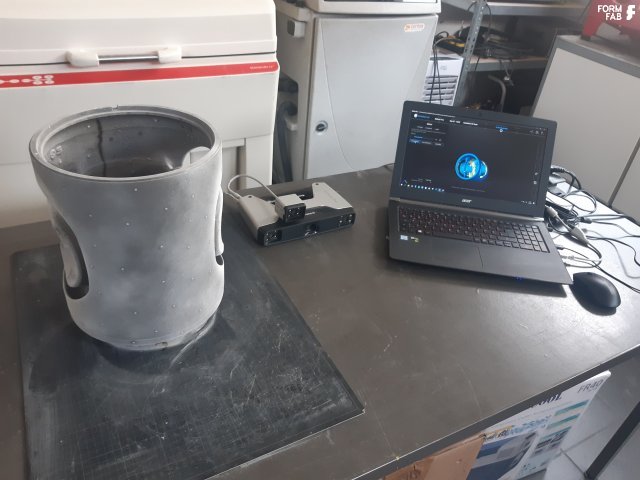

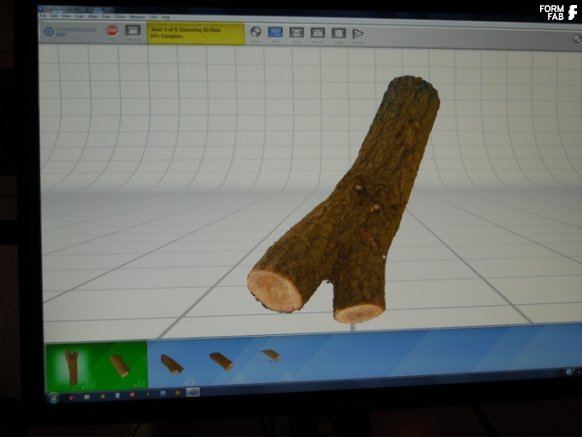

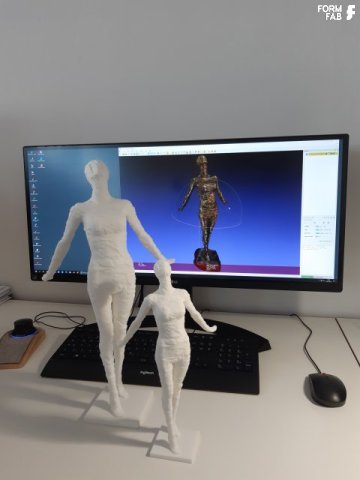

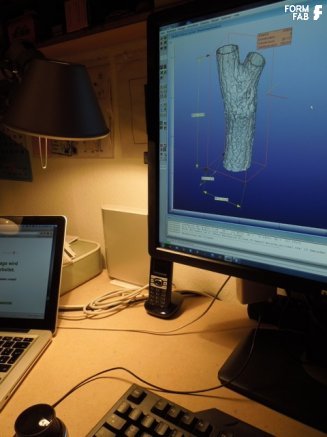

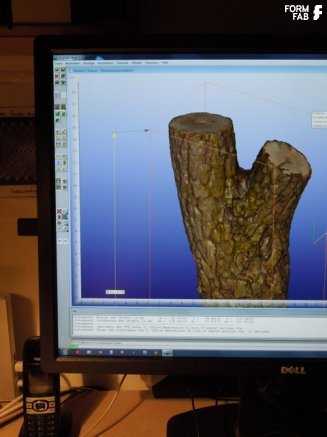

Soll eine Replik erstellt werden, weil beispielsweise das Original kostbar, empfindlich oder vergänglich ist, so bietet FORMFAB die Reproduktion über den 3D Scanner an. Dieser erfasst die Oberfläche eines Objektes in räumlichen Dimensionen und bildet gleichzeitig die Textur darauf ab. Es entsteht ein digitales Netz aus Raumpunkten, dessen Oberfläche die Textur des Originals erhält. Danach können die gewonnenen Daten zur digitalen Fabrikation aufbereitet werden.

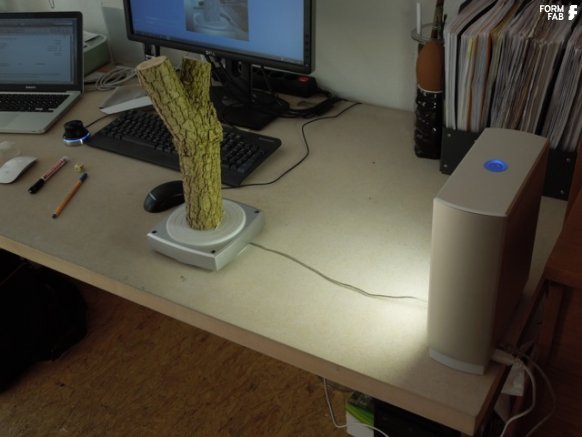

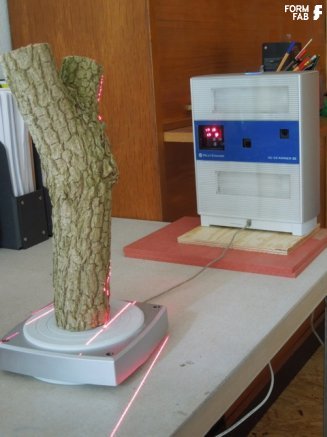

Der NextEngine HD Pro 3D Desktop Scanner hat eine Auflösung von bis zu 24.800 Punkten pro Quadratzentimeter im Makromodus und verarbeitet 50.000 Punkte pro Sekunde. Die Genauigkeit liegt bei ±0,15 mm (Makro-Modus) bzw. ±0,4 mm (Wide-Modus). Dabei nimmt er die Textur in Farbe und Auflösung von 400 dpi mit seinen beiden 3.0 Megapixel CMOS-Bildsensoren auf.

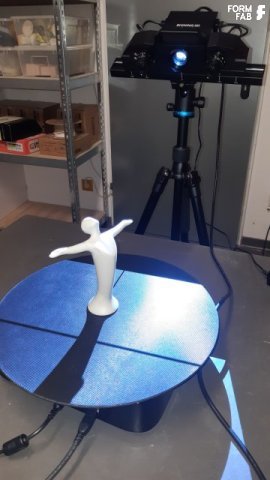

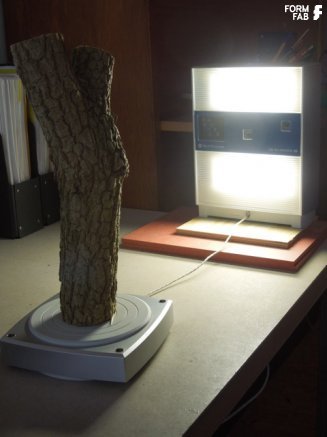

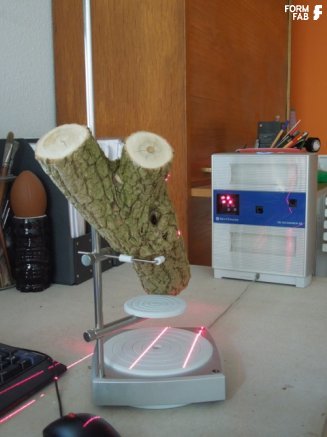

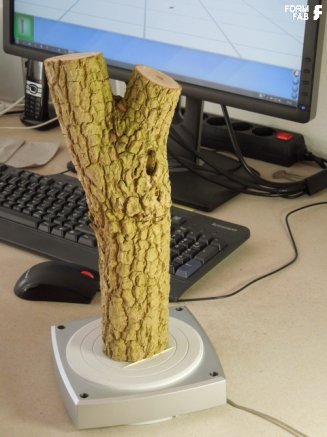

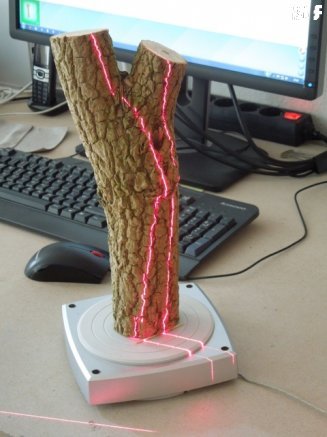

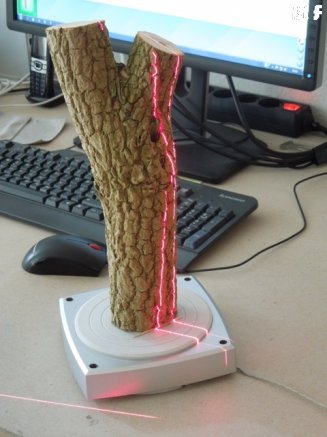

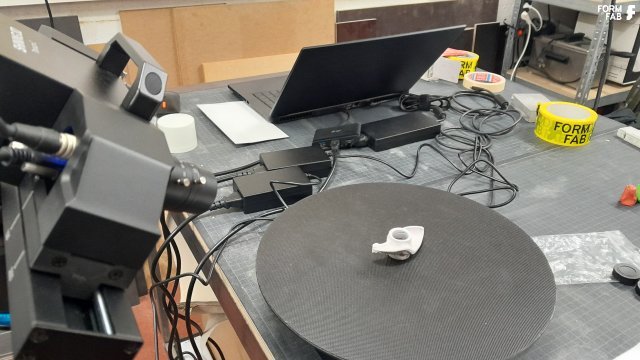

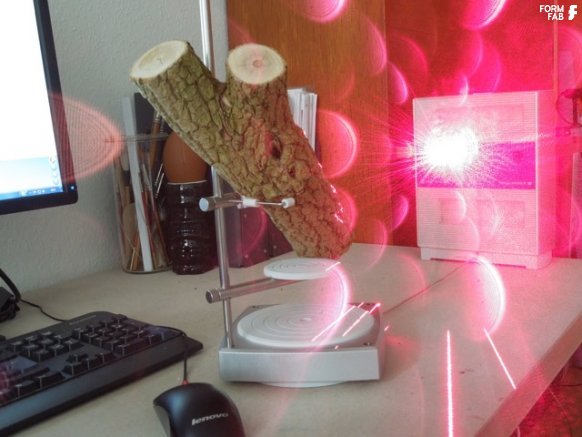

Objekte bis zu einer Größe von 35 x 25 Zentimeter werden in einem Stück mittels MultiStripe Laser Triangulation (MLT) gescannt. Der Scanner arbeitet mit einem automatischen Drehteller, um die Einzelscans weitestgehend automatisch zu einem Gesamtscan zusammen zu fügen. Die Ausgabe der Modelle erfolgt als STL, OBJ, VRML, XYZ, U3D und PLY.

Um ein Objekt präzise zu scannen, darf die Oberfläche nicht transparent, reflektierend oder spiegelnd sein. Gegebenenfalls muss das Objekt zuvor mit abwaschbarem Kreide oder Mattierspray behandelt werden. Dies geschieht selbstverständlich nur in Absprache mit dem Kunden und nach sorgfältigen Verträglichkeitstests.

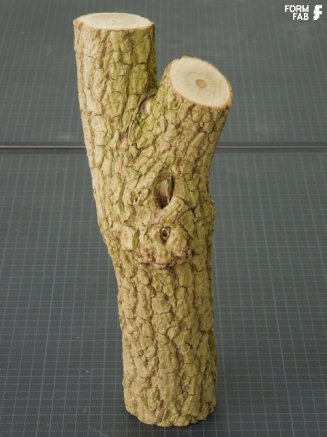

Anhand der Arbeit für eine WDR Produktion lässt sich das 3d Scannen gut demonstrieren.
